HPL boîte de sol 80mm - 4x prises + 10x découpe données - couvercle T3
Description
Boîte de sol HPL à encastrer 80 mm avec broche de terre
La boîte de sol HPL à encastrer 80 mm est conçue pour intégrer des raccordements électriques et des connexions de données dans un sol en béton. Cette version belgo-française est équipée de série de quatre prises précâblées avec broche de terre et de dix découpes pour les connexions de données. Plusieurs raccordements peuvent ainsi être regroupés de manière ordonnée dans une seule boîte de sol.
Avec une profondeur d’encastrement minimale de 80 mm, cette version convient notamment aux bureaux, salles de réunion et autres bâtiments tertiaires. La boîte de sol est livrée complète afin de permettre à l’installateur de travailler efficacement sur chantier.
Quatre prises avec broche de terre et dix connexions de données
La boîte de sol est équipée de deux panneaux d’encastrement distincts. Le premier panneau comprend quatre prises précâblées avec broche de terre. Le second panneau permet d’intégrer jusqu’à dix connexions de données grâce à des découpes de 15 x 19,6 mm.

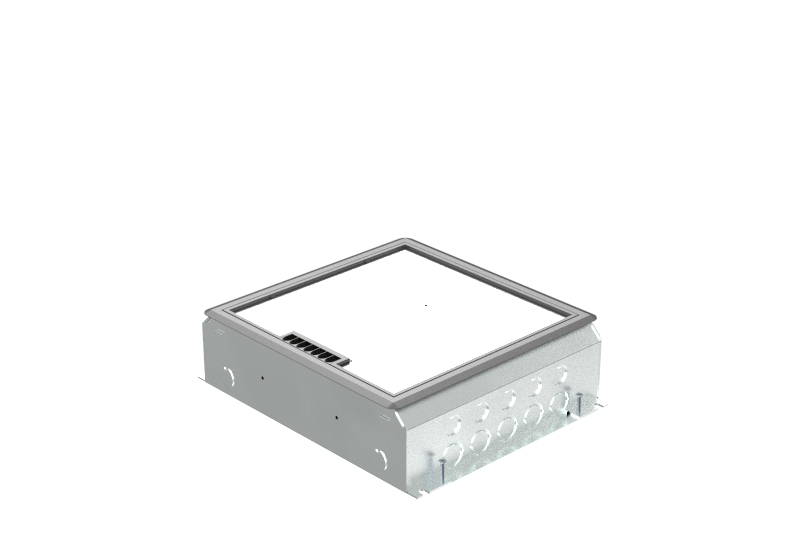

Pour le passage des câbles, le boîtier dispose de 24 entrées adaptées aux conduits de Ø19 ou Ø25 mm. La boîte de sol est livrée complète avec une plaque de protection pour bétonnage et peut être positionnée avec précision dans le sol avant le coulage du béton.

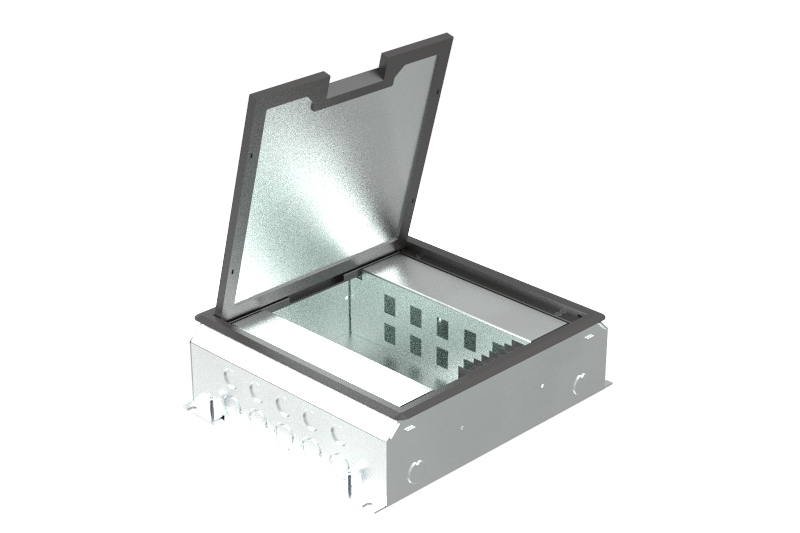

Couvercle rabattable T3 en matière synthétique avec revêtement de sol
La boîte de sol est équipée d’un couvercle rabattable HPL T3 en matière synthétique, de couleur gris RAL 7011. Le couvercle est fabriqué en ABS renforcé de fibres et retardateur de flamme. Ses dimensions extérieures sont de 270 x 270 mm. Le cadre permet l’intégration d’un revêtement de sol d’environ 3 à 4 mm.
L’ensemble du couvercle est réglable en hauteur de 80 à 95 mm. Il peut ainsi être ajusté avec précision en fonction de la finition finale du sol. Avec une capacité de charge minimale de 350 kg, calculée avec un facteur de sécurité de 2, cette boîte de sol HPL constitue une solution pratique pour intégrer les raccordements électriques et les connexions de données dans le sol.
| Caractéristiques | |
|---|---|
| Artikelnr. | 715.6111B |
| EAN-code | 715.6111B |
| Typenaam | Insert d'appareil pour montage encastré dans le sol |
| Finition du couvercle | Carré |
| Nombre d'entrées | 24 |
| Nombre de boîtes d'encastrement | 2 |
| Nombre de prises norme française (type E) | 4 |
| Nombre de prises de données | 10 |
| Ouverture de la prise de données de hauteur | 19.6 |
| Largeur de l'ouverture de la prise de données | 15 |
| Avec sortie de câble dans le couvercle | Oui |
| Matériau du boîtier | Acier |
| Protection de surface du boîtier | Étamé |
| Matériau du couvercle | Plastique |
| Traitement de la surface du couvercle | Autre |
| Traitement de surface du couvercle | Autre |
| Charge verticale appliquée sur une petite surface selon EN 50085-2-2 | 3.5 |
| Charge verticale (lourde) appliquée sur grande surface selon EN 50085-2-2 | 3.5 |
| Avec évidement pour revêtement de sol | Oui |
| Profondeur de l'évidement du revêtement de sol | 3 |
| Cadre de protection de revêtement de sol | Oui |
| Couleur | Gris |
| Numéro RAL | 7011 |
| Adapté à une utilisation intérieure | Oui |
| Installation sur du béton | Oui |
| Largeur externe | 270 |
| Longueur externe | 270 |
| Longueur dimension d'encastrement | 313 |
| Largeur dimension d'encastrement | 254 |
| Profondeur d'encastrement min. | 80 |
