HPL boîte de sol 80mm - 4x prises + 4x découpe M45 - couvercle T3
Description
Boîte de sol HPL à encastrer 80 mm avec prises à broche de terre et M45
La boîte de sol HPL à encastrer 80 mm combine des raccordements électriques et quatre emplacements M45 libres dans une seule solution compacte. Cette version belgo-française est équipée de quatre prises précâblées avec broche de terre et d’un panneau d’encastrement séparé comprenant quatre emplacements M45 libres de 45 x 45 mm. La boîte de sol peut ainsi être équipée des composants M45 souhaités en fonction du projet.
La profondeur d’encastrement minimale est de 80 mm. Grâce à la combinaison de raccordements électriques précâblés et d’emplacements libres, cette version convient notamment aux bureaux, salles de réunion et autres bâtiments tertiaires.
Quatre prises avec broche de terre et quatre emplacements M45
La boîte de sol est équipée de deux panneaux d’encastrement distincts. Le premier comprend quatre prises précâblées avec broche de terre. Le second dispose de quatre emplacements libres de 45 x 45 mm destinés aux composants M45. La configuration peut ainsi être adaptée aux équipements techniques prévus dans le projet.
Le boîtier dispose de 24 entrées pour le passage des conduits. Celles-ci conviennent aux conduits de Ø19 et/ou Ø25 mm. La boîte de sol est livrée complète avec une plaque de protection pour bétonnage, facilitant ainsi l’installation pendant la phase de gros œuvre.

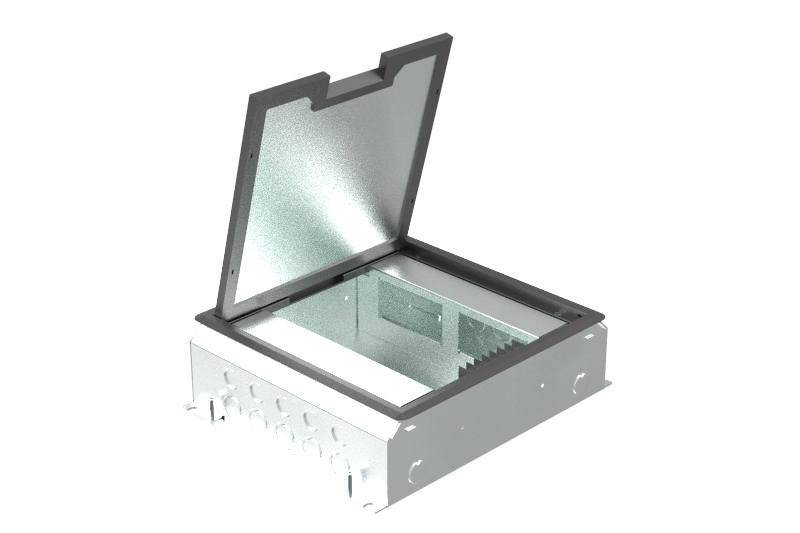

Couvercle rabattable T3 pour une finition soignée du sol
La boîte de sol est équipée d’un couvercle rabattable HPL T3 en matière synthétique, de couleur gris RAL 7011. L’ABS renforcé de fibres et retardateur de flamme assure une construction robuste. L’ensemble du couvercle mesure 270 x 270 mm et permet l’intégration d’un revêtement de sol d’environ 3 à 4 mm.
La hauteur du couvercle est réglable de 80 à 95 mm afin de l’ajuster avec précision au niveau du sol fini. Avec une capacité de charge minimale de 350 kg, calculée avec un facteur de sécurité de 2, cette boîte de sol HPL constitue une solution pratique pour intégrer des raccordements électriques et des composants M45 configurables dans le sol.
| Caractéristiques | |
|---|---|
| Artikelnr. | 715.6112B |
| EAN-code | 715.6112B |
| Typenaam | Insert d'appareil pour montage encastré dans le sol |
| Finition du couvercle | Carré |
| Nombre d'entrées | 24 |
| Nombre de boîtes d'encastrement | 2 |
| Nombre de prises norme française (type E) | 4 |
| Nombre de prises de données | 4 |
| Ouverture de la prise de données de hauteur | 45 |
| Largeur de l'ouverture de la prise de données | 45 |
| Avec sortie de câble dans le couvercle | Oui |
| Matériau du boîtier | Acier |
| Protection de surface du boîtier | Étamé |
| Matériau du couvercle | Plastique |
| Traitement de la surface du couvercle | Autre |
| Traitement de surface du couvercle | Autre |
| Charge verticale appliquée sur une petite surface selon EN 50085-2-2 | 3.5 |
| Charge verticale (lourde) appliquée sur grande surface selon EN 50085-2-2 | 3.5 |
| Avec évidement pour revêtement de sol | Oui |
| Profondeur de l'évidement du revêtement de sol | 3 |
| Cadre de protection de revêtement de sol | Oui |
| Couleur | Gris |
| Numéro RAL | 7011 |
| Adapté à une utilisation intérieure | Oui |
| Installation sur du béton | Oui |
| Largeur externe | 270 |
| Longueur externe | 270 |
| Longueur dimension d'encastrement | 313 |
| Largeur dimension d'encastrement | 254 |
| Profondeur d'encastrement min. | 80 |
