HPL boîte de sol 80mm - 4x prises + 8x découpe données - couvercle T15
Description

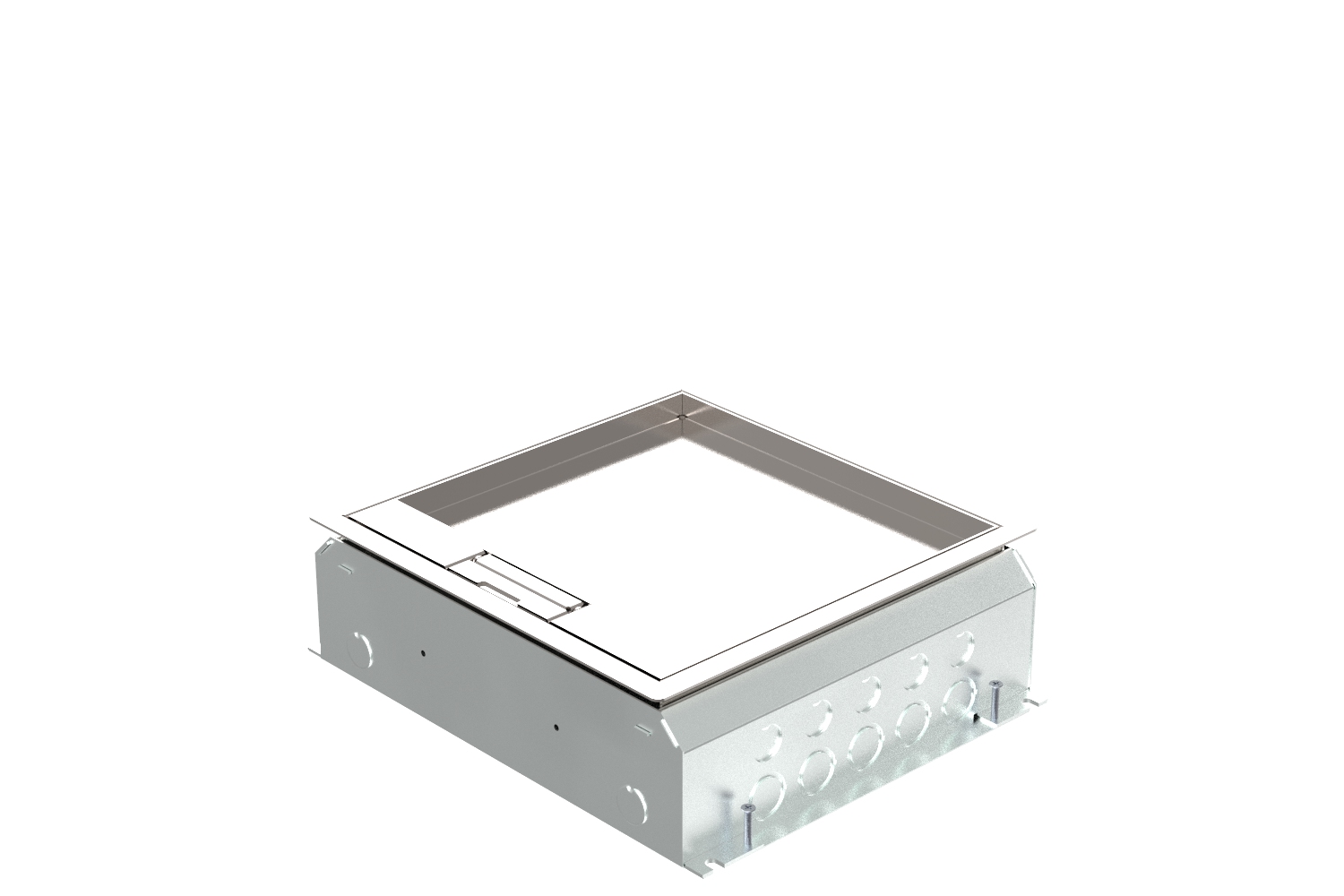

Boîte de sol HPL à encastrer 80 mm avec couvercle T15 en inox
La boîte de sol HPL à encastrer 80 mm constitue une solution complète pour intégrer des raccordements électriques et des connexions de données dans un sol en béton. Cette version belgo-française est livrée avec quatre prises précâblées avec broche de terre et dix découpes pour les connexions de données. Les deux fonctions sont intégrées dans des panneaux d’encastrement séparés, permettant de séparer clairement l’alimentation électrique et les données.
Avec une profondeur d’encastrement minimale de 80 mm, cette version convient à différents projets tertiaires, notamment aux bureaux, salles de réunion, établissements scolaires et espaces commerciaux.
Quatre prises avec broche de terre et dix découpes Data
La boîte de sol est équipée d’un panneau d’encastrement comprenant quatre prises précâblées avec broche de terre. Le second panneau d’encastrement comporte dix découpes de 15 x 19,6 mm pour le montage de connecteurs de données adaptés.
Le boîtier dispose de 24 entrées pour conduits de Ø19 et/ou Ø25 mm. Les câbles peuvent ainsi être introduits depuis différentes directions. La boîte de sol est livrée complète avec une plaque de protection pour bétonnage, facilitant son installation lors du coulage du sol en béton.
Couvercle rabattable T15 en inox pour revêtement de sol de 15 mm
Cette version se distingue par son couvercle rabattable HPL T15 en inox. Les parties visibles de l’acier inoxydable sont brossées, assurant une finition soignée dans le sol. L’ensemble du couvercle présente des dimensions extérieures de 273 x 273 mm et est doté d’un cadre de finition permettant l’intégration d’un revêtement de sol de 15 mm.
Le couvercle est réglable en hauteur de 92,5 à 110 mm. Il peut ainsi être ajusté avec précision au niveau du sol fini. Avec une capacité de charge minimale de 350 kg, calculée avec un facteur de sécurité de 2, cette boîte de sol HPL offre une solution robuste et facile à installer pour les raccordements électriques et les connexions de données.
| Caractéristiques | |
|---|---|
| Artikelnr. | 715.6311B |
| EAN-code | 715.6311B |
| Typenaam | Insert d'appareil pour montage encastré dans le sol |
| Finition du couvercle | Carré |
| Nombre d'entrées | 24 |
| Nombre de boîtes d'encastrement | 2 |
| Nombre de prises norme française (type E) | 4 |
| Nombre de prises de données | 10 |
| Ouverture de la prise de données de hauteur | 19.6 |
| Largeur de l'ouverture de la prise de données | 15 |
| Avec sortie de câble dans le couvercle | Oui |
| Matériau du boîtier | Acier |
| Protection de surface du boîtier | Étamé |
| Matériau du couvercle | Acier inoxydable |
| Traitement de surface du couvercle | Brossé |
| Charge verticale appliquée sur une petite surface selon EN 50085-2-2 | 3.5 |
| Charge verticale (lourde) appliquée sur grande surface selon EN 50085-2-2 | 3.5 |
| Avec évidement pour revêtement de sol | Oui |
| Profondeur de l'évidement du revêtement de sol | 15 |
| Cadre de protection de revêtement de sol | Oui |
| Couleur | Autre |
| Adapté à une utilisation intérieure | Oui |
| Installation sur du béton | Oui |
| Largeur externe | 273 |
| Longueur externe | 273 |
| Longueur dimension d'encastrement | 313 |
| Largeur dimension d'encastrement | 254 |
| Profondeur d'encastrement min. | 92 |
